Meine Leistungen

Meine Leistungen

Modellierung

Konstruktion

Zeichnungserstellung

Modellierung (Basic Engineering)

Ich erstelle ein 3D-Stabmodell auf Basis Ihrer Tragwerksplanung z.B. für die Angebotskalkulation oder als Beitrag zur statischen Berechnung.
  • 3D-Modellierung in enger Zusammenarbeit mit Ihrer Tragwerksplanung
  • Erstellung von Statikpositionsplänen und Übersichten
  • Ausarbeitung und Darstellung von Leitdetails (z.B. Rahmenecken, Verankerungen, etc.)
  • Mengen- und Massenermittlung
Ihr Vorteil: frühzeitige Kollisionskontrolle und Gewerkekoordination / Kalkulations- und Vergabesicherheit

Konstruktion (Detail Engineering)

Sie bekommen die komplette Werk- und Montageplanung für Ihre Tragwerksplanung. Nach Bedarf kann eine Vielzahl von externen Modellen (z.B. aus der Anlagenplanung) importiert und die Konstruktion millimetergenau an Ihre Anforderungen angepasst werden (Schlagwort: BIM, Gewerke- und Schnittstellenkoordinierung).

  • Detaillierung für alle stahlbauspezifischen Details
  • Verankerungen aller Art
  • Fassadenanschlüsse
  • Tür- und Torunterkonstruktionen
  • Gitterroste und Tränenbleche
  • Holoribverlegepläne

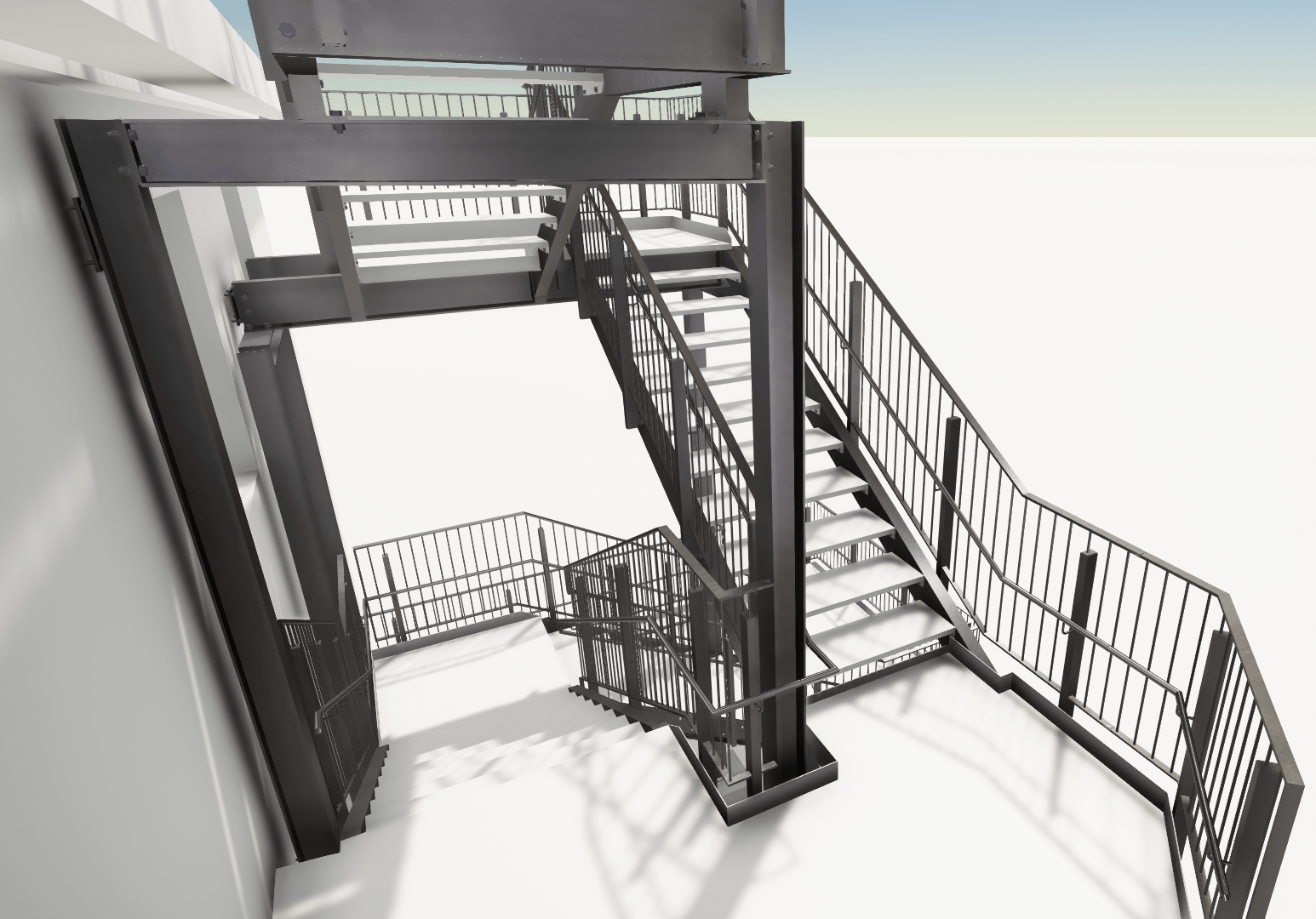

  • Treppen, Geländer und Steigleitern



Auf Wunsch liefere ich die Anschlussstatik für meine Details nach EC3. Zusätzlich zu klassischen, "händischen" Nachweisen biete ich die Nachweise mit FE-Methoden (IDEA Statica Connections).

Zeichnungserstellung

Entweder als Bestandteil der Werk- und Montageplanung oder als externe Unterstützung helfe ich bei Ihrer Zeichnungserstellung - sowohl bei der Zusammenarbeit aus der Ferne (Model-Sharing) als auch direkt bei Ihnen vor Ort.
  • hoher Anspruch an Qualität und Übersichtlichkeit
  • fertigungsgerechte Darstellung
  • vollständige Bemaßung und Beschriftung
  • Zeichnungssprache in deutsch oder englisch möglich
Ihr Vorteil: >10 Jahren Erfahrung bei der direkten Zusammenarbeit zwischen technischem Büro und Fertigung

Mein Anspruch: Die Zeichnung ist die Sprache des Ingenieurs - auch in Zeiten von 3D-Modellen müssen alle Informationen eindeutig, gut lesbar und verständlich dargestellt werden.
